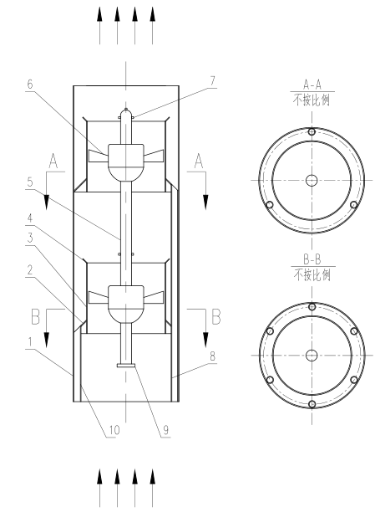

（1）原理介绍
旋流板塔是一种喷射型塔板洗涤器，其主要机制是尘粒与液滴的惯性碰撞，离心分离和液膜粘附等。其利用旋转气流的离心作用，细小液滴与颗粒的凝聚大量的细小液滴与颗粒在高速运动条件下碰撞几率大幅增加，易于凝聚、聚集成为大颗粒。而高速旋转运动的气流迫使被截留的液滴在筒体壁面形成一个旋转运动的液膜层。液膜层的液体汇集后，流入下方的持液环，流经排液管道，统一排出，最终实现气液分离。
废气由塔底从切向高速进入，在塔板叶片的导向作用下旋转上升。逐板下流的液体在塔板上被废气喷成雾滴状，使气液间有很大的接触面积。液滴在气流的带动下旋转，产生的离心力强化气液间的接触，最后被甩到塔壁上，沿壁下流到下一层塔板上，再次被气流雾化而进行气液接触。由于塔内提供了良好的气液接触条件，对气体中的臭氧、小分子有机物等气体有着良好的吸收净化效果；同时本公司设计的特殊组合式除雾装置，将进一步保证高效的除雾性能，以避免风机带水问题。与普通干式旋风除尘器和填料塔相比，旋流板塔具有捕尘效率高、压力损失小、结构简单、不产生二次扬尘、抗堵性能好等优点。对于微细粉尘的捕集效果明显，5μm粉尘的除尘效率可到87%以上，而普通干式旋风除尘器仅达70%左右。
● 占地面积小，投资少。
● 传质、传热效果好，气相单板效率可达50%；多块旋流板塔的脱硫效率可达90%以上。
● 气液负荷高，雾沫夹带少。
● 除尘性能好，可达98%以上。
● 塔板压降低，系统阻力小；运行费用低
（3）尺寸规格
|
规格型号 |
处理气量（Nm3/h） |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
E（mm） |
|
QQ-CW-15 |
1500 |
3400 |
Φ800 |
Φ250 |
Φ250 |
200×200 |
|
QQ-CW-30 |
3000 |
3900 |
Φ1000 |
Φ350 |
Φ350 |
300×400 |
|
QQ-CW-45 |
4500 |
4200 |
Φ1200 |
Φ400 |
Φ400 |
300×400 |
|
QQ-CW-75 |
7500 |
4300 |
Φ1300 |
Φ500 |
Φ500 |
400×500 |
|
QQ-CW-100 |
10000 |
4400 |
Φ1500 |
Φ550 |
Φ600 |
500×500 |
|
QQ-CW-150 |
15000 |
4500 |
Φ1800 |
Φ700 |
Φ750 |
500×500 |
|
QQ-CW-200 |
20000 |
4600 |
Φ2000 |
950×500 |
Φ850 |
500×500 |
|
QQ-CW-250 |
25000 |
4700 |
Φ2300 |
1100×550 |
Φ950 |
500×500 |
|
QQ-CW-300 |
30000 |
4800 |
Φ2500 |
1200×600 |
Φ1050 |
500×500 |
|
QQ-CW-350 |
35000 |
5000 |
Φ2700 |
1400×600 |
Φ1100 |
500×500 |
|
QQ-CW-450 |
45000 |
5200 |
Φ2900 |
1700×600 |
Φ1250 |
500×500 |
|
QQ-CW-550 |
55000 |
5500 |
Φ3200 |
1800×700 |
Φ1350 |
500×500 |
2.填料塔

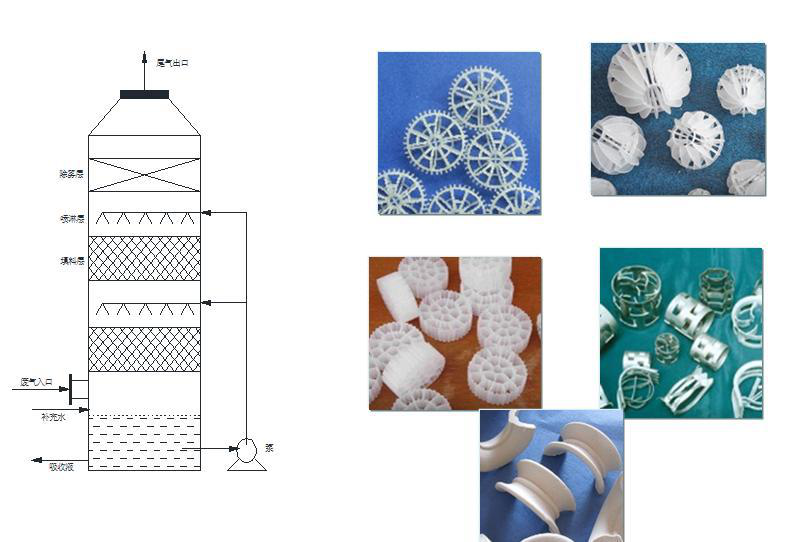

（1）原理简介
填料塔是以塔内的填料作为气液两相间接触构件的传质设备。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。
填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。
填料种类的选择通常要考虑以下几个方面：
● 传质效率要高，一般而言，规整填料的传质效率高于散装填料；
● 在保证具有较高传质效率的前提下，通量选择具有较高泛点气速或气相动能因子的填料；
● 填料层的压降要低；
● 填料抗污堵性能强，拆装、检修方便。

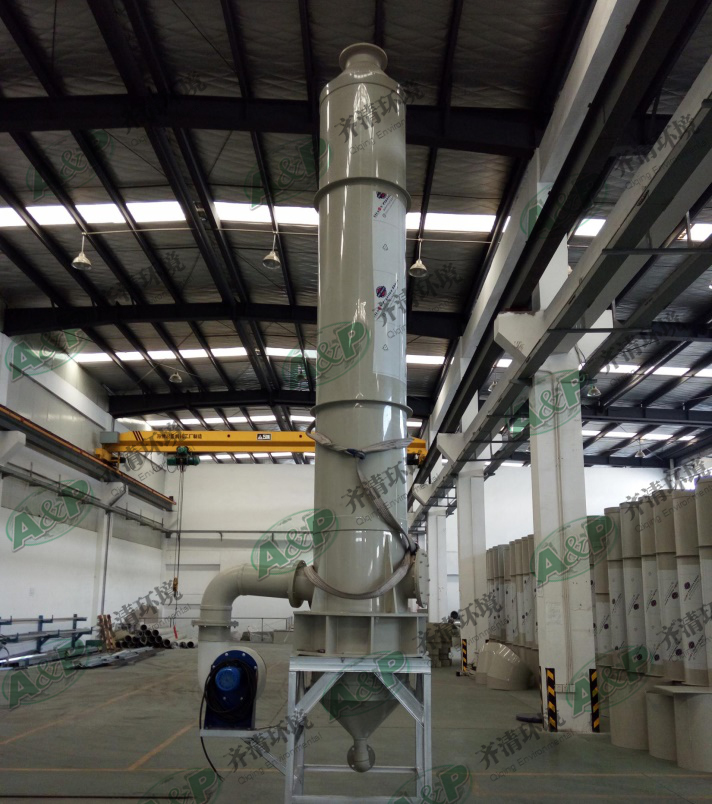

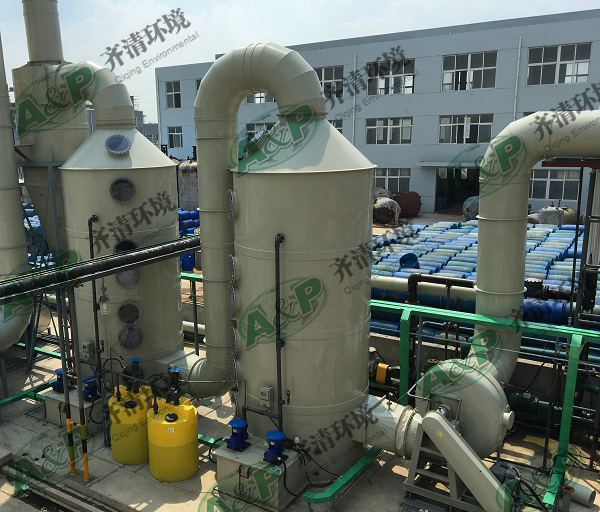

3.PP喷淋塔
PP洗涤塔是一种新型的工业废气处理处理设备，由于具有强耐腐蚀性广泛应用于酸碱废气处理。我司生产的PP喷淋塔采用超轻的聚丙烯。PP洗涤塔具有结构简单、能耗低、净化效率高的特点，能有效去除氯化氢气体、氨气、硫酸雾、氰氢酸气体、碱蒸气、硫化氢气体等水溶性酸碱气体。
酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，超后回流至塔底循环使用。
（2）性能特点
● 物理性能：PP喷淋塔对水特别稳定，在水中14h的吸水率仅为0.01%。分子量约8~15万之间，成型性好。
● 力学性能：PP喷淋塔具有优良的力学性能，其强度、硬度、弹性都很高。
● 热性能：PP喷淋塔具有良好的耐热性，在不受外力的作用下，150℃也不变形。脆化为-35℃，在低于-35℃会发生脆化，耐热性不如PE。
● 化学稳定性：PP洗涤塔具有良好的化学稳定性，除能被浓硫酸、浓硝酸侵蚀外，对其他各种化学试剂都比较稳定。
● 耐候性：板材原料加入紫外线吸收剂及光安定剂，抗UV指数及耐候试验指数极高，不但保证了产品外观鲜亮，而且可以适应各种气候，耐日照且不易褪色。
（3）尺寸规格
规格型号 直径Φ（mm） 塔高（mm） 塔身（T） 塔底（T）
|
规格型号 |
直径Φ（mm） |
塔高（mm） |
塔身（T） |
塔底（T） |
|
QQ-PP-5 |
500 |
4800 |
6 |
12 |
|
QQ-PP -10 |
750 |
5300 |
6 |
12 |
|
QQ-PP -15 |
900 |
5300 |
8 |
12 |
|
QQ-PP -20 |
1050 |
5300 |
8 |
12 |
|
QQ-PP -30 |
1200 |
6200 |
8 |
12 |
|
QQ-PP -50 |
1350 |
6200 |
8 |
15 |
|
QQ-PP -80 |
1500 |
6200 |
8 |
15 |
|
QQ-PP -100 |
1650 |
6200 |
10 |
15 |
|
QQ-PP -120 |
1800 |
6200 |
10 |
15 |
|
QQ-PP -150 |
2100 |
6200 |
10 |
12 |
|
QQ-PP -200 |
2450 |
6900 |
10 |
15 |
|
QQ-PP -250 |
2750 |
6900 |
10 |
15 |
|
QQ-PP -300 |
3050 |
6900 |
12 |
15 |
